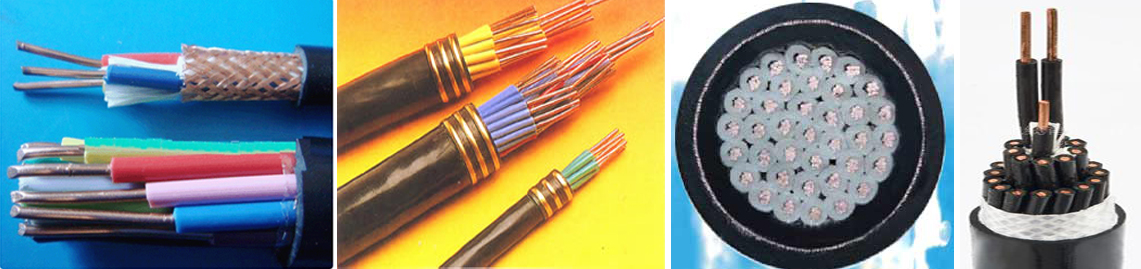

聚氯乙稀绝缘控制电缆

  产品简介:
  产品标准:GB9330.1.2-90和参照国际电工委员会IEC 227,IEC 332.3,IEC 331
  1)电缆适用于交流额定电压550V或直流电压1000V及以下配电装置中电器,仪表接线
  2)电缆导电线芯允许长期工作温度不超过70℃
  3)敷设时电缆的温度不低于0℃
  4)电缆弯曲半径不小于电缆外径10倍

  绝缘护套材料性能
  项目 绝缘 护套
  抗张强度N/mm2 ≥12.5 ≥12.5
  拉断伸长率% ≥150 ≥150
  热空气老化性能 温度℃ 80±2 80±2
  时间hr 168 168
  抗张强度N/mm2 ≥12.5 ≥12.5
  K1% 80-120 80-120
  拉断伸长率% ≥150 ≥150
  K2% 80-120 80-120
  重量损失m9/cm2 ≤2.0 ≤2.0
  热冲击性能 温度℃ 150±2 150±2
  时间hr 1 1
  性能要求 无裂缝 无裂缝
  热变形性能 温度℃ 80±2 80±2
  时间hr 4 4
  性能要求 50 50
  冷弯曲性能 温度℃ -15±2 -15±2
  时间hr 16 16
  性能要求 无裂缝 无裂缝
  冷冲击性能 温度℃ -15±2 -15±2
  时间hr 16 16
  性能要求 无裂缝 无裂缝
  绝缘电常数(K值)70℃ ≥0.0037
  使用特性  额定电压:U0/U为450/750V。
  导体线芯长期工作温度为70℃、95℃两种,电缆敷设温度不低于0℃。
  电缆的推荐允许弯曲半径如下:
  无铠装电缆,应不低于电缆外径的6倍;
  铠装或铜带屏蔽电缆,应不低于电缆外径的12倍;
  屏蔽软电缆,不低于电缆外径的6倍。
  控制电缆泛指设备仪表供电/信号控制
  代表型号:KVV/KYJV/还有其它仪表线等等

  控制电缆产品说明

  执行标准:GB 9330-2010。阻燃电缆还应符合IEC337-8标准的技术条件。

  型号 产品名称 电压V 芯数 截面 mm2 主要适用范围

  KVV 阻铜芯聚氯乙烯绝缘聚氯乙烯护套kvv电缆 450/750 4-37 0.75-10 敷

设在室内,电缆沟、管道等固定场合

  KVV22 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装kvv22电缆 450/750 4-37 0.75-10 敷设在室内,电缆沟、管道直埋等能承受较大机械外力的固定场合

  KVVP 阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套kvvp电缆 450/750 4-37 0.75-10 敷设在室内,电缆沟、管道等要求屏蔽的固定场合

  KVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆 450/750 4-37 0.75-10 敷设在室内,有移动要求的场合

  KVVRP 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆 450/750 4-37 0.75-10 敷设在室内,有移动屏蔽要求的场合

  ZRKVV 阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套zrkvv电缆 450/750 4-37 0.75-10 敷设在室内,电缆沟、管道等要求阻燃的固定场合

  ZRKVV22 铜芯聚氯乙烯绝缘聚氯乙烯护套编织钢带铠装zrkvv22电缆 450/750 4-37 0.75-10 敷设在室内,电缆沟、管道直埋等能承受较大机械外力有阻燃要求的固定场合

  ZRKVVP 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽zrkvvp电缆 450/750 4-37 0.75-10 敷设在室内,电缆沟、管道等要求屏蔽、阻燃的固定场合

  ZRKVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套编织zrkvvr电缆 450/750 4-37 0.75-10 敷设在室内,有移动和阻燃要求的场合

  ZRKVVRP 铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽zrkvvrp电缆 450/750 4-37 0.75-10 敷设在室内,有移动屏蔽和阻燃要求的场合

  耐高温控制电缆(KFF电缆)适用于交流额定电压300/500及以下,高温环境中的信号检测。尤其适用于消防与保安系统保护回路的控制及动力的传输线。

  使用特性:工作温度:长期使用200℃

  短期使用1000℃ 90分钟
